简析WDRC（宽动态范围压缩）与EQ（均衡器）的区别

发表时间：2022-04-26 00:00:00

听力损伤介绍

听力系统是人体的一个重要部分，而听觉是人接受外界信息的重要渠道。目前世界上有数量众多的各种类型的听障患者数，这些听障患者的听力损失可根据病变发生的部位与性质分为三类：传导性耳聋，感音神经性耳聋，以及混合性耳聋。

听力损伤的主要表现为，听阈上升、听力动态范围变窄。听阈上升即患者能够听到的***小声强要比正常人高，并且不同频率处听阈上升的多少也有不同。通常是高频部分的听阈上升得较多，但是一般情况下，听障患者的痛阈较正常人并无太大变化，从而造成听障患者的听力动态范围变窄，听不到细微的声音，或者常常听不到声音的高频部分，能听到声音但是听不清说话的内容。

图1 听力损伤示意图

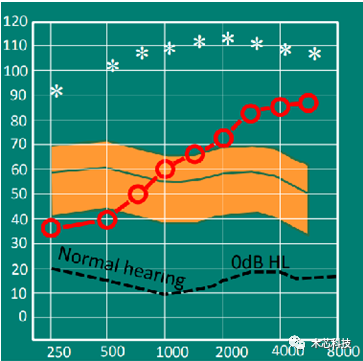

如图所示，黑色线为正常人的听阈，雪花点为正常人的痛阈。红色圈部分为某人随着听力衰减，听阈的下限被提升，能够听到的小声音信号的幅度随之会被提升。橙色区间为正常环境中的主要的言语范围。由于听阈上升，因此该橙色区间的信号，在听阈以下的部分，难以被听到。

图2 实际某人听损图

为了使得人能够听到环境中的有用信号，需要将声音提升到听阈以上。如图所示，橙色部分被推到了听阈以上。

常规由两种方法，可以实现上述的效果。一种是线性的方法，或者针对不同频率的信号，进行线性放大，如进行EQ调节。

第二种方法是多通道动态范围压扩，即Wide dynamic rangecompression.(WDRC)。即针对多个不同的频率段，进行不同程度的压扩处理。从而将目标语音提升到听阈以上的同时，防止超过痛阈。

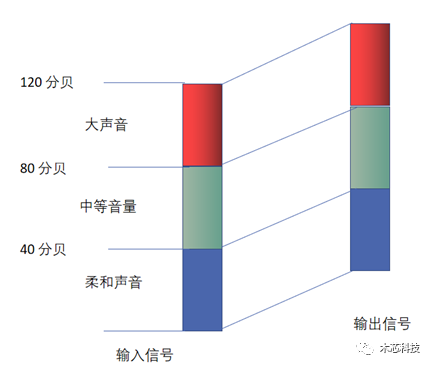

图3 单频段的EQ调节的示意图

图4 单频段的WDRC调节的示意图

参考上图3和图4，以某频段为例子，该频点的听阈为40分贝，需要将原本的语音提升起来，映射到新的语音范围，从而能够被患者听到，同时防止声音超过患者的痛阈。图3为采用EQ的方法提升增益，图4的方法采用WDRC的方法调节。

可以同理推广到更多的频段。在不同的频段启动不同的增益调节。

整体而言，采用EQ的方法，其增益提升与输入信号的幅度不相关。

而WDRC的方法，其特定频段的增益提升与输入信号的幅度相关，从而能够有效的将声音映射到患者的听阈，在高过其听阈的同时，防止超过痛阈。

由于患者在不同的频率段，其听力损伤的程度不同，因此，需要在更多的频率段进行类似的压扩处理。也就是多通道WDRC。常见的WDRC通道数目有2通道，4通道，6通道，8通道，16通道。也就是，需要在不同的频段内，进行非线性的压扩处理，从而使得目标语音经过放大后，能够超过听阈，同时防止其触达痛阈。
